Installieren

Sie können die Installation selber machen. Mit wenigem technischen Geschick kann das problemlos umgesetzt werden.



WICHTIG: falls ein Teil der Installation in Ihrem Elektro-Schalschrank stattfinden muss, dürfen Sie nicht selber Hand anlegen. Ein ausgebildeter Elektroinstallateur muss solche Arbeiten durchführen

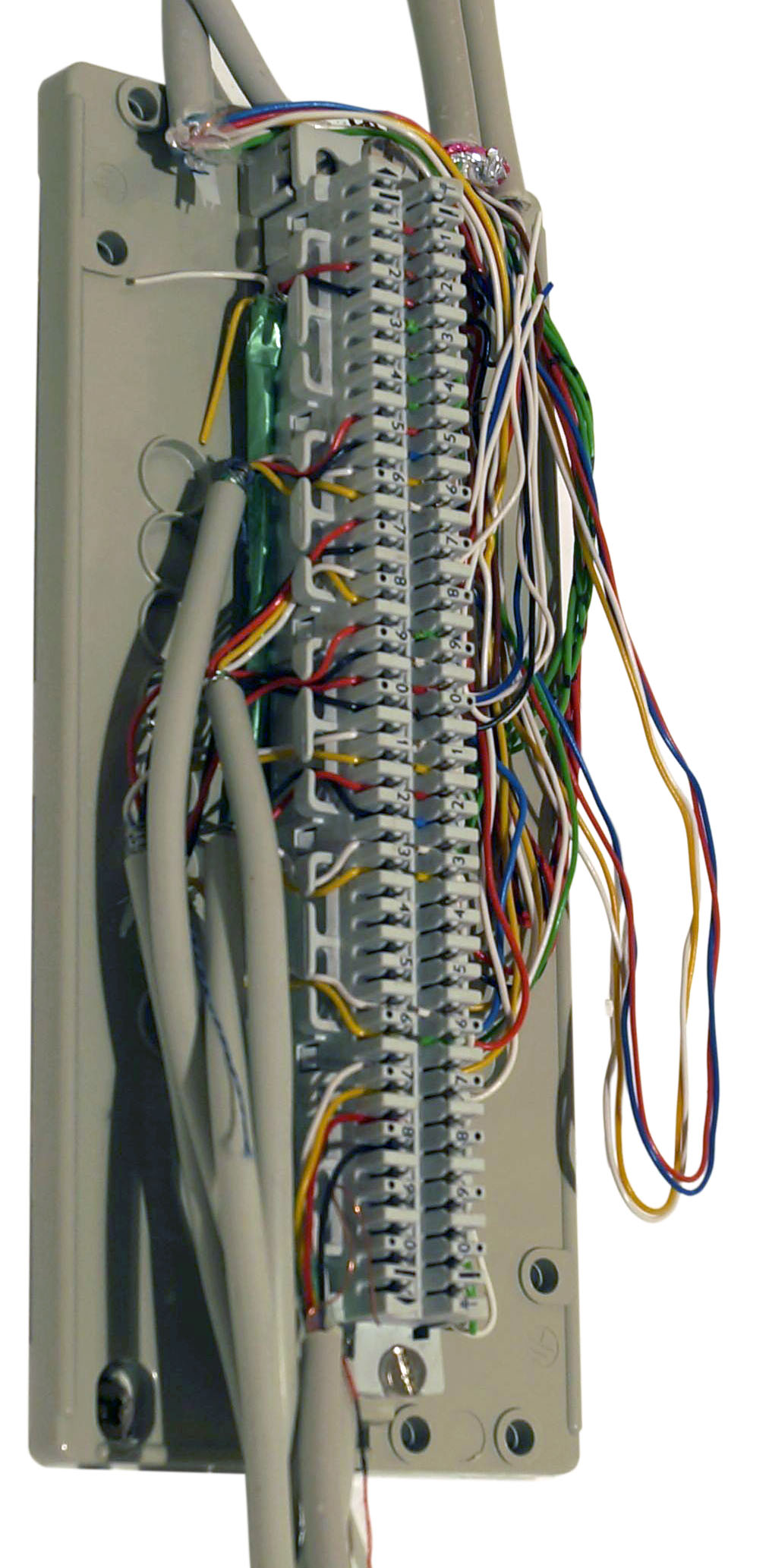

Das schwierige an der Installation ist meist, die Adern/Leitungen zu finden und richtig zuzuordnen. Wenn Sie im Keller sowas wie im nächsten Bild vorfinden...

...dann kann es schwierig werden herauszufinden welche Adern und Leitungen wo ankommen.

Die Hindernisse

  • Es ist nicht dokumentiert
  • Farben sind nicht eindeutig weil Adernpaare immer aus einer Farbe plus Weiß bestehen. Welches Weiß ist dann welches?
  • Irgendwo werden die Kabel noch mal verteilt. Was rot angefangen hat kommt nicht rot an.

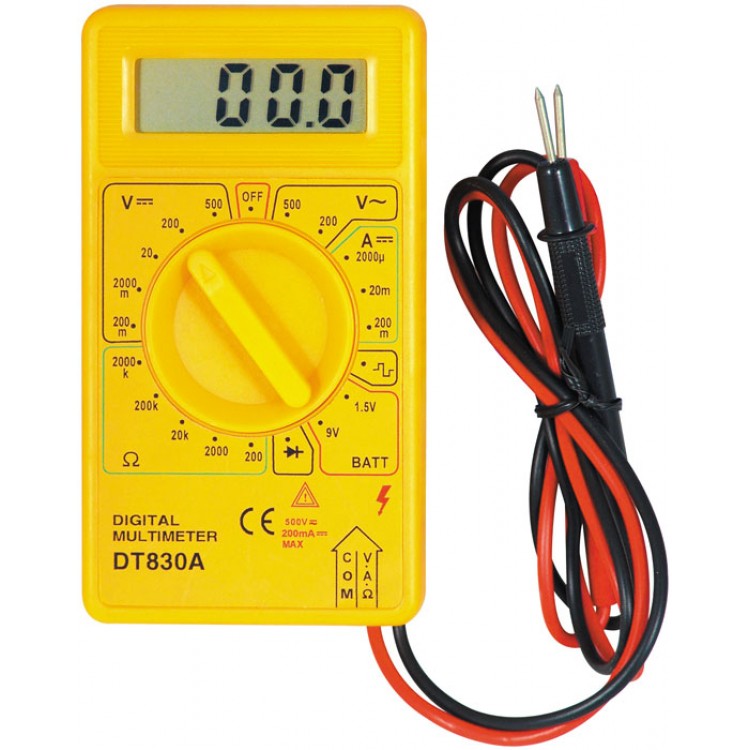

Ein wichtiges Gerät die die Sucher vereinfachen wird ist ein einfacher Multimeter

Nebst dem Multimeter benötigen Sie noch zwei Telefone und ein Freund der bei der Suche hilft (und die Werkzeuge die notwendig sind, um die Telefon- oder Antennendose aufzuschrauben).

Das Prinzip:

an einem Ende zwei Adern kurzschließen und am anderen Ende mit dem Multimeter prüfen ob es ein Kurzschluss gibt.

Das geht wie folgt:

  • Telefon-Dose oder Antennendose aufmachen
  • Optional: Fotografieren des Ist-Zustandes (falls Sie etwas rückgängig machen müssen)
  • Zwei Adern auswählen Multimeter auf Durchgangsprüfung stellen
  • Sprechen Sie mit der Person die Ihnen hilft und prüfen Sie eins nach dem anderen Adern Paar, bis der Multimeter Erfolg meldet
  • 2-Draht-LAN Geräte anschliessen

Inbetriebnahme

Wir empfehlen, eine Trockenübung zu machen, bevor Sie die Geräte "an die Wand schrauben". Siehe hier eine Anleitung dazu.

Besonders hervorzuheben:

  • Zuerst die Teile miteinander verbinden und ZULETZ Strom an das Netzteil anschließen
  • Achten Sie dass Plus und Minus nicht vertauscht sind

Anbringen am Bestimmungsort

Nachdem Sie erfolgreich die Trockenübung durchgeführt haben, sind Sie soweit, die Geräte an den Bestimmungsorten zu installieren.

Siehe hier ein Beispielsvideo

Geräte neu Koppeln

Sollte ein Gerät nicht mehr mit einem anderen Gekoppelt sein, weil:

  • Es explizit entkoppelt wurde durch langes Drücken der GRP Taste
  • Es einem längeren Wackelkontakt ausgesetzt war und dadurch seine Konfiguration verloren hat
  • Sie es von einer Gruppe in eine andere koppeln möchten

Dann muss das Gerät in den Kopplungsmodus versetzt werden und wie im VIdeo beschrieben neu gekoppelt werden

ACHTUNG: bitte achten Sie die Vorgehenswese wenn mehrere Verbunde nebeneinander agieren sollen. Siehe hier weiter unten.

Schnellstartanleitung

Hier die 2-seitige Schnellstartanleitung die so auch jedem Set beiliegt

Schnellstartanleitung bei mehreren Verbunden

Hier die 2-seitige Schnellstartanleitung für Installationen, wenn mehrere Verbunden nebeneinander agieren sollen. Dies gilt auch bei Einsatz unserer 19 Zoll Einheiten.

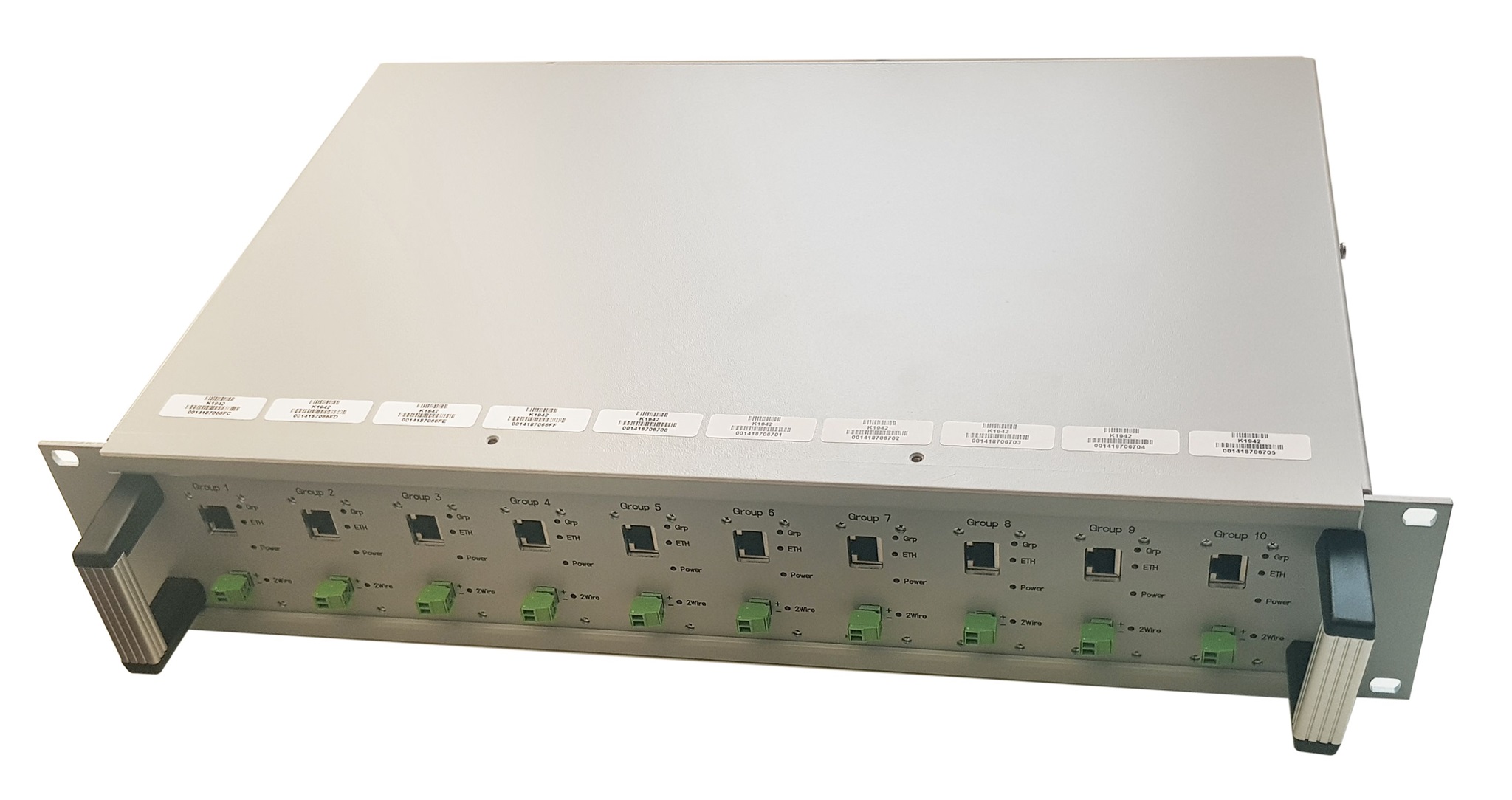

19 Zoll Einschub mit 10 Mater EInheiten
